図面スキャンの解像度は何dpiが最適？200dpi・300dpi・400dpiの違い

図面をスキャンするとき、「解像度は何dpiにすればよいのか」と悩む方は多いのではないでしょうか。

200dpi、300dpi、400dpiなど、スキャナーにはさまざまな解像度がありますが、解像度は高ければ高いほど良いとは限りません。

図面の種類や電子化後の用途に合わせて適切なdpiを選ぶことが重要です。

この記事では、図面スキャンにおける200dpi・300dpi・400dpiの違いや、用途に応じた解像度の選び方を解説します。

dpiとは？図面スキャンの解像度を表す単位

dpiは「dots per inch」の略で、1インチの中にどれだけの点を使って画像を表現するかを示す単位です。

例えば、

• 200dpi
• 300dpi
• 400dpi

では、数字が大きいほど細かく画像を読み取ることができます。

ただし、dpiを上げるほどデータ容量も大きくなります。

そのため、すべての図面を400dpiや600dpiでスキャンすればよいというわけではありません。

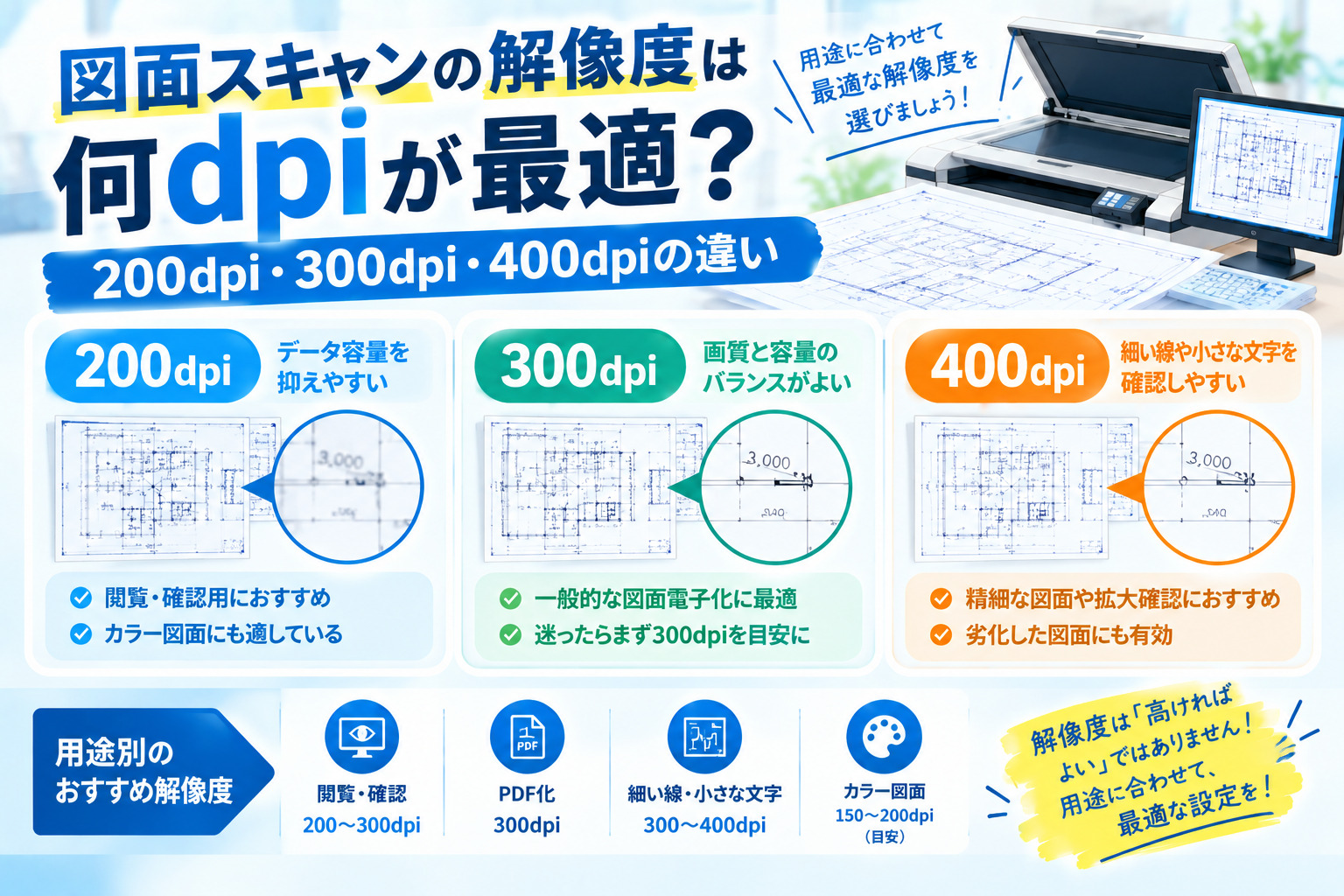

200dpi・300dpi・400dpiの違い

図面スキャンでよく使用される200dpi、300dpi、400dpiには、それぞれ次のような特徴があります。

一般的な図面電子化では、300～400dpi程度が使われることが多く、用途とのバランスを考えると300dpiが基準の一つになります。

200dpiはどんな図面に向いている？

200dpiは、比較的データ容量を抑えながら図面を電子化したい場合に適しています。

例えば、

• 社内での閲覧が中心
• 図面を検索・参照できればよい
• 大量の図面を電子化する
• カラー図面を電子化する

といった用途です。

大量の図面をすべて高解像度で保存すると、データ容量が大きくなり、保存・バックアップ・共有などにも影響します。

「細部を拡大して確認する必要がない」という場合は、200dpiも選択肢になります。

300dpiは図面スキャンの標準的な選択肢

300dpiは、画質とデータ容量のバランスを取りやすい解像度です。

建築図面、設備図、機械図面、施工図など、一般的な図面を電子化する場合に検討しやすい設定です。

例えば、

「紙の図面をPDFにして、パソコンで閲覧・検索・共有したい」

という用途であれば、まず300dpiを基準に考えることができます。

大量の図面を電子化する場合も、必要以上に解像度を上げないことで、データ容量や処理時間を抑えやすくなります。

400dpiは細かい情報を残したい場合に

400dpiは300dpiより細かく読み取れるため、細い線や小さな文字などをより確認しやすくなります。

例えば、

• 細い線が多い図面
• 小さな文字や寸法を拡大して確認する
• 劣化した古い図面
• 後から印刷する可能性がある
• 高い精細度が必要

といった場合に検討します。

ただし、400dpiにすると300dpiよりデータ容量が増えるため、すべての図面を400dpiにする必要があるとは限りません。

図面は「白黒」と「カラー」でも解像度を考える

解像度を決めるときは、dpiだけでなくモノクロ・カラーのどちらで保存するかも重要です。

例えば、線画中心の図面であればモノクロで十分な場合があります。

一方、色分けによって情報を表現している図面や、カラーの注記がある図面では、カラーでの保存が必要になることがあります。

一般的には、モノクロ図面では300～400dpi程度、カラー図面では150～200dpi程度を目安として、用途に応じて調整します。

「高解像度なら安心」は間違い？

図面を電子化するとき、

「将来何に使うか分からないから、とりあえず600dpiにしておこう」

と考える方もいます。

しかし、高解像度にすると、

• ファイル容量が大きくなる
• 保存容量が増える
• バックアップに時間がかかる
• データ処理に時間がかかる
• 大量スキャンでは作業量が増える

といった問題があります。

重要なのは、必要な情報を十分に読み取れる解像度を選ぶことです。

図面の種類によって最適なdpiは変わる

同じA1図面でも、内容によって必要な解像度は異なります。

例えば、文字や線が大きく単純な図面なら200～300dpiでも十分な場合があります。

一方、細かな寸法線や文字が多い図面では300～400dpi程度を検討します。

また、古い青焼きや劣化した図面、薄い線で描かれた図面などは、原稿の状態を確認したうえで解像度や読み取り方法を決めることが重要です。

図面スキャンの解像度は「用途」で決める

解像度を決めるときは、次のように考えると分かりやすくなります。

閲覧・検索が中心
→ 200～300dpi

一般的な図面のPDF化
→ 300dpi程度

細い線や小さい文字まで確認したい
→ 300～400dpi

より精細なデータが必要
→ 400dpi以上も検討

ただし、これはあくまで目安です。

図面のサイズ、原稿の状態、線の細さ、カラーの有無、納品形式などによって適切な設定は変わります。

図面を電子化するなら、解像度以外も確認する

図面の電子化では、dpiだけを決めれば終わりではありません。

事前に、

• モノクロ・カラー
• PDF・TIFF・JPEGなどの納品形式
• OCRの有無
• ファイル名の付け方
• フォルダ構成
• 図面番号などの属性情報
• 原稿を分解するか、非破壊でスキャンするか

なども決めておくと、電子化後の管理がしやすくなります。

特に大量の図面では、「どのくらいの解像度でスキャンするか」だけでなく、「電子化したデータをどう使うか」まで考えて仕様を決めることが重要です。

図面スキャンの解像度に迷ったらエビスへ

エビスでは、A0・A1・A2などの大判図面をはじめ、さまざまな図面のスキャンに対応しており、光学解像度では最大1,200dpiでスキャンする事が可能です。

図面の種類や原稿の状態、電子化後の用途を確認したうえで、解像度やカラー・モノクロなどの仕様をご相談ください。

大量の図面を電子化する場合も、必要以上に高スペックな仕様にするのではなく、画質・データ容量・コストのバランスを考えた電子化をご提案します。

まとめ

図面スキャンの解像度は、単純に「高ければ高いほど良い」というものではありません。

目安としては、

• 200dpi：閲覧・確認を中心にデータ容量を抑えたい場合
• 300dpi：一般的な図面電子化でバランスを取りたい場合
• 400dpi：細い線や小さな文字など、より細部を残したい場合

と考えることができます。

特に大量の図面を電子化する場合は、解像度を必要以上に上げるとデータ容量や処理コストが増えてしまいます。

「どのくらい細かく読み取りたいか」ではなく、「電子化した図面を何に使うのか」からdpiを決めることがポイントです。

関連情報：図面電子化の目的と活用方法｜スキャンする前に決めておきたいこと

図面の種類や用途によって適切な仕様は異なるため、解像度に迷った場合は、実際の原稿を確認できる専門業者に相談すると安心です。
