図面電子化とは？単に紙をPDFにするだけではありません
企業や自治体では、建築図面、設備図面、機械図面、電気図面、土木図面など、長年にわたって大量の紙図面を保管していることがあります。
こうした紙図面をスキャナーで読み取り、PDFやTIFFなどの電子データに変換することを一般に「図面電子化」と呼びます。
図面を電子化することで、紙の図面をパソコンやタブレットから閲覧したり、社内で共有したり、必要な図面を検索しやすくしたりできます。
また、目的によってはOCRやラスベク変換などの処理を加えることで、単なる「画像としての保存」にとどまらず、より積極的なデータ活用につなげることも可能です。
ただし、ここで重要なのが、
「何のために図面を電子化するのか？」
ということです。
「とりあえず全部PDFにしておこう」と考えてしまうと、必要以上に大容量のデータを作ってしまったり、逆に必要な情報が十分に読み取れなかったりすることがあります。
図面電子化では、電子化後の用途を先に決め、その用途に合わせてスキャン仕様を決めることが重要です。
なぜ図面を電子化する必要があるのか？
紙図面には、紙ならではのさまざまな問題があります。
例えば、
- 図面を探すのに時間がかかる
- 書庫や倉庫の保管スペースが必要
- 複数人で同時に利用しにくい
- 遠隔地から確認できない
- 紛失や破損のリスクがある
- 古い図面ほど劣化している
- 最新版と旧版の管理が難しい
- 必要な図面をコピーする手間がかかる
といった問題です。
特に建設会社、設計会社、製造業、設備会社、官公庁などでは、過去の図面を長期間保管しているケースも少なくありません。
紙図面を電子化すれば、こうした資料をデジタル環境で管理できるようになります。

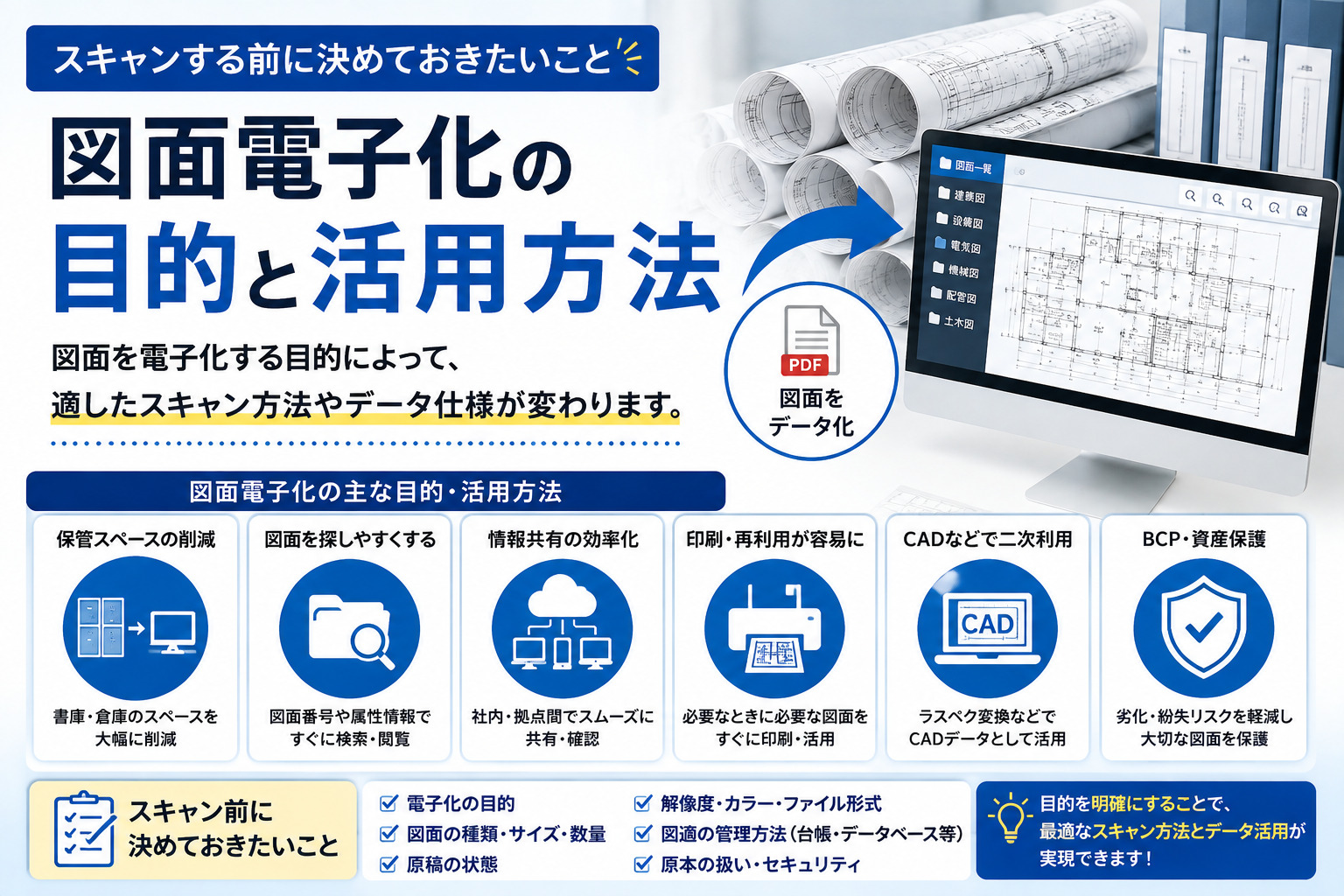

図面電子化の主な5つの目的
図面を電子化する目的は、大きく分けると次の5つが考えられます。
- 保管スペースを削減する
- 図面を探しやすくする
- 社内・拠点間で共有する
- 図面を印刷・再利用する
- CADなどで二次利用する
同じ「図面電子化」でも、目的によって必要なデータ仕様は変わります。
それぞれ見ていきましょう。
1．図面の保管スペースを削減する
最も分かりやすい目的のひとつが、紙図面の保管スペース削減です。
A1、A2、A3などの大判図面は、ファイルキャビネットに収納する場合でも相応のスペースが必要です。
さらに、過去の工事図面や設計図面などが何年、何十年と蓄積されると、書庫や倉庫が図面で埋まってしまうことがあります。
図面を電子化すれば、物理的な保管スペースを大幅に削減できる可能性があります。
例えば、
紙図面
↓
スキャン
↓
PDF・TIFFなどの電子データ
↓
サーバー・NAS・クラウドなどへ保存
という形にすることで、紙そのものを保管する必要性を減らすことができます。
ただし、電子化したからといって、すべての原本をすぐに廃棄できるわけではありません。
原本の保存が必要かどうかを確認したうえで、適切に判断することが重要です。
2．必要な図面を探しやすくする
紙図面を探す作業は、想像以上に時間がかかります。
例えば、
「10年前の○○工場の配管図を探してほしい」
と言われた場合、紙のファイルを一冊ずつ確認しなければならないことがあります。
電子化すれば、ファイル名や管理番号などを利用して検索しやすくなります。
さらに、図面番号、図面名称、製品名、顧客名、作成日、改訂番号などの属性情報を管理すれば、大量の図面から必要な資料を探しやすくすることもできます。
実際に専門サイトでは、図面画像そのものをファイルサーバーなどに保存し、図面番号や図面名称、改訂番号などの属性情報をデータベースで管理する方法も紹介しています。
つまり、図面電子化の目的は、
「紙をなくす」
だけではなく、
「必要な図面をすぐに取り出せるようにする」
ことにもあります。
3．社内・拠点間で図面を共有する
紙図面は、基本的に「その紙がある場所」でしか利用できません。
本社の書庫にある図面を工場や支店で確認したい場合、コピーしたり郵送したりする必要があります。
電子化すれば、適切なアクセス権限を設定したうえで、社内ネットワークやクラウドなどを利用して共有できます。
例えば、
本社の設計部門
↓
工場
↓
施工現場
↓
メンテナンス担当
といった複数の部門・拠点で、同じ図面データを利用することが可能になります。
特に複数拠点を持つ企業では、図面の共有環境を整えることで、情報確認のスピードアップにつながります。
4．図面を印刷・再利用する
図面を電子化すると、必要なときに必要な図面を印刷できるようになります。
例えば、
- 現場用にA3で印刷する
- 会議資料として縮小印刷する
- 必要な部分だけ拡大する
- 図面のコピーを作成する
- 別の資料へ画像として利用する
といった使い方ができます。
紙の原本を直接コピーする場合と比較して、原本を傷めるリスクを減らせることもメリットです。
また、電子化された図面は、必要な図面だけを選んで印刷できるため、紙資料の取り扱いを効率化できます。
5．CADなどで二次利用する
図面電子化には、さらに一歩進んだ活用方法があります。
それが、CADなどでの二次利用です。
通常のスキャンでは、図面は基本的に「画像データ」として保存されます。
そのため、そのままではCADソフトで自由に線を編集することはできません。
そこで利用されるのが、ラスベク変換（ラスタ→ベクタ変換）です。
ラスベク変換では、スキャンした画像から線や円などを抽出してベクトルデータ化し、CADで利用できる状態にすることができます。
ただし、変換すれば自動的に完全なCADデータになるわけではありません。
原稿の状態やスキャン品質などによって精度が変わり、変換後に修正作業が必要になる場合があります。
したがって、CAD利用を目的とする場合には、
「PDFにするための電子化」
とは別の考え方で仕様を決める必要があります。
図面電子化では「用途によって仕様が変わる」
ここが、図面電子化で特に重要なポイントです。
例えば、同じ図面でも、
| 電子化後の用途 | 検討したい仕様 |
| パソコンで閲覧する | PDF・適切な解像度 |
| 社内で共有する | PDF・ファイル名・フォルダ構成 |
| 印刷する | 解像度・カラー・線の再現性 |
| 細かな文字や線を確認する | 高めの解像度 |
| OCR検索する | OCR処理・文字の視認性 |
| CADで利用する | ラスベク変換など |
| 大量の図面を管理する | 台帳・データベース化 |
| 原本を残したい | 非破壊スキャン |
つまり、
「何dpiでスキャンしますか？」
という質問だけでは、本来十分ではありません。
先に、
「電子化した図面を何に使いますか？」
を考える必要があります。
図面電子化の解像度は「高ければ良い」とは限りません
図面を電子化するときによくある質問が、
「解像度は高ければ高いほど良いですか？」
というものです。
結論から言えば、必ずしもそうではありません。
解像度を高くすれば、細かな線や文字をより細かく読み取れる一方、データ容量が大きくなり、保存や処理の負担も増えます。
専門サイトでは、用途別の目安として、閲覧・確認用は150～200dpi、印刷用途は300dpi、CADトレースや図面修正など線の精度が重要な用途では400～600dpi程度などが紹介されています。もちろん原稿の状態や目的によって適切な設定は変わります。
例えばA0やA1などの大判図面を必要以上の高解像度でスキャンすると、データ容量が非常に大きくなる場合があります。
そのため、
画質 × データ容量 × 利用目的
のバランスを考えて設定することが重要です。
図面の色も「カラーなら安心」とは限りません
図面には、
- 白黒図面
- 青焼き図面
- カラー図面
- 色付きのマーキング
- グレースケールの図面
など、さまざまな種類があります。
例えば色そのものに重要な意味がある図面をモノクロ化すると、情報が失われてしまう可能性があります。
一方で、色が不要な図面までカラーで保存すると、データ容量が大きくなることがあります。
そのため、カラー・グレースケール・モノクロの選択も、電子化後の用途を基準に決めることが重要です。
古い図面・青焼き・劣化した図面は特に注意
図面の中には、長期間保管されたことで、
- 変色
- 色あせ
- 汚れ
- 折れ
- 破れ
- にじみ
- 裏写り
などが発生しているものがあります。
こうした原稿を単純にスキャンすると、元の図面よりも見づらいデータになってしまう場合があります。
そこで必要になるのが、画像補正です。
傾き補正、汚れの除去、コントラスト調整など、原稿の状態に合わせた画像処理を行うことで、電子化後の図面を見やすくできる場合があります。専門サイトでも、図面スキャンでは原稿状態やスキャナー特性に応じた補正処理が重要としています。
特に古い図面を大量に電子化する場合は、本番作業の前にテストスキャンを行うことをおすすめします。
製本された図面は「原本をどう扱うか」も重要
図面は、1枚ずつの紙だけとは限りません。
例えば、
- 製本された竣工図
- 設計図書
- 工事記録
- 台帳
- 図面ファイル
など、一冊にまとめられている場合があります。
こうした資料では、原本を分解してスキャンする方法と、製本された状態のままスキャンする方法があります。
原本を裁断・分解せずに電子化する非破壊スキャンなら、貴重な原本をそのまま残しながらデジタル化できます。専門サイトでも、建設図面や設計図など、失うと再現が難しい原本を守る方法として非破壊スキャンを紹介しています。
一方、大量の資料を短期間で処理する場合には、原稿を分解して効率的にスキャンする方法が適するケースもあります。
ここでも、
「何を優先するのか」
がポイントになります。
図面電子化で決めておきたい7つのこと
実際に図面の電子化を依頼する前に、最低限次の項目を整理しておくとスムーズです。
① 電子化する目的
- 保管スペース削減
- 閲覧
- 情報共有
- 印刷
- 検索
- CAD利用
- BCP対策
など。
② 図面の種類
- 建築図
- 構造図
- 設備図
- 電気図
- 機械図
- 土木図
- 配管図
- 施工図
- 竣工図
など。
③ 原稿サイズ・数量
A4・A3だけなのか、A2・A1・A0などの大判図面が含まれるのかを確認します。
また、枚数だけでなく、ファイル・冊数・箱数なども把握しておくと見積もりや作業計画を立てやすくなります。
④ 原稿の状態
古い図面、青焼き、破れ、折れ、汚れ、製本などがないか確認します。
⑤ 電子化後のファイル形式
PDFなのか、TIFFなのか、その他の形式なのかを決めます。
⑥ 解像度・色
用途に応じて適切な解像度とカラーモードを決めます。
⑦ 電子化後の管理方法
単純にフォルダへ保存するのか、図面管理台帳やデータベースと組み合わせるのかを決めます。
「PDF化」と「図面データ化」は同じではありません
ここは意外と誤解されやすいポイントです。
PDF化
とは、紙図面を画像として電子データにすることです。
一方、
CADデータ化
は、図面の線や文字などをCADで扱えるデータに変換することを意味します。
また、
図面管理データ化
では、図面そのものに加えて、
- 図面番号
- 図面名称
- 作成日
- 改訂番号
- 顧客名
- 製品名
- 部門
などの属性情報を整理し、検索・管理できるようにします。
つまり、
紙図面 → PDF
だけが図面電子化のゴールではありません。
目的によっては、
紙図面 → PDF → OCR → データベース
や、
紙図面 → 高精細スキャン → ラスベク変換 → CAD
といった、さらに高度な活用方法もあります。
図面電子化は「スキャンする前」に活用方法を決める
図面電子化で最も避けたいのは、
「とりあえず全部スキャンして、後から考える」
という進め方です。
後から「CADで使いたかった」「図面番号で検索したかった」「もっと高解像度で保存すればよかった」となれば、再スキャンが必要になる可能性があります。
そのため、電子化を始める前に、
この図面を電子化した後、誰が、いつ、どのように使うのか？
を考えてみましょう。
例えば、
保管が目的なら
PDFを中心とした扱いやすい仕様。
閲覧・共有が目的なら
適切な解像度とファイル名・フォルダ構成。
検索が目的なら
OCRや図面管理台帳・データベース。
印刷が目的なら
線や文字が十分に再現できる解像度。
CADで再利用するなら
ラスベク変換などの後工程を考慮。
原本を保存したいなら
非破壊スキャン。
というように、目的から逆算して仕様を決めることが重要です。
図面電子化を成功させるポイント
図面電子化は、単純な「紙からPDFへの変換」と考えると、必要な準備を見落としてしまいます。
成功のポイントは、次の4つです。
1．目的を決める
「保管」なのか「閲覧」なのか「検索」なのか「CAD利用」なのかを明確にします。
2．原稿を確認する
サイズ、数量、図面の種類、劣化状態、製本の有無などを確認します。
3．用途に合わせて仕様を決める
解像度、カラー、ファイル形式、OCR、ラスベク変換などを検討します。
4．電子化後の管理方法まで考える
ファイル名、フォルダ構成、図面番号、データベースなどを事前に決めます。
この4点を押さえるだけでも、電子化後の「こんなはずではなかった」を大幅に減らすことができます。
まとめ｜図面電子化は「何に使うか」から考えましょう
図面電子化には、
- 保管スペースの削減
- 図面検索の効率化
- 社内・拠点間での情報共有
- 印刷・再利用
- CADなどへの二次利用
- 原本のバックアップ
など、さまざまな目的があります。
しかし、目的によって必要なスキャン仕様は変わります。
例えば、単純な閲覧用とCAD利用では必要な解像度やデータ形式が異なりますし、古い図面や製本図面では原稿の状態に合わせたスキャン方法を検討する必要があります。
そのため、図面電子化を検討するときは、
「何枚スキャンするか？」
だけではなく、
「電子化した図面を何に使うのか？」
から考えることをおすすめします。
当社では、A0・A1・A2などの大判図面をはじめ、建築図面、設備図面、機械図面、製本図面、古い図面など、さまざまな図面の電子化に対応しています。
「PDFにするだけでよいのか分からない」「どの解像度が適切なのか分からない」「CADでも利用したい」「大量の図面をデータベースで管理したい」など、目的に応じた電子化方法をご提案します。
図面の電子化をご検討の際は、お気軽にご相談ください。エビスのスキャン・電子化サービスはこちら
