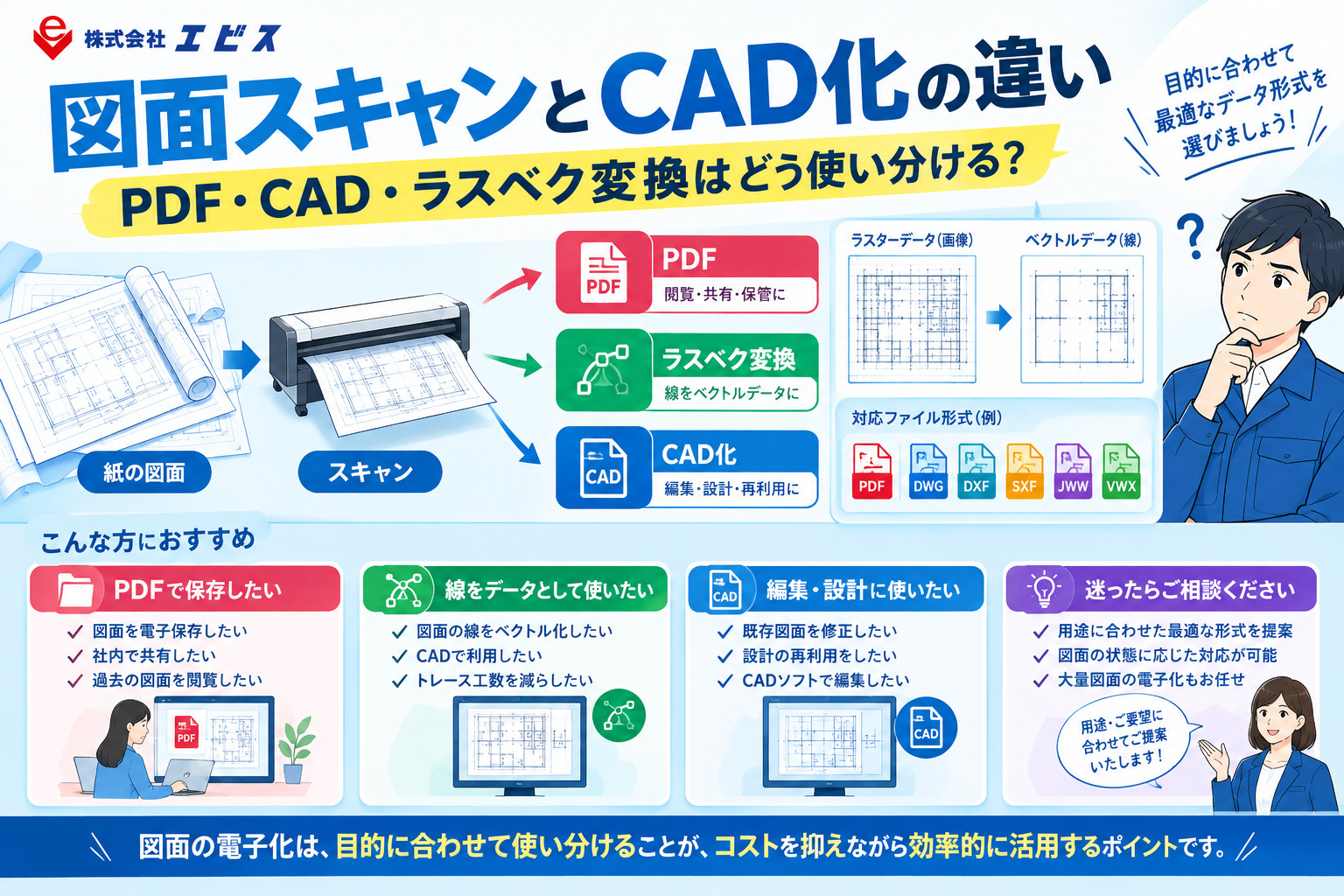

紙の図面を電子化するとき、「PDFにすればよいのか」「CAD化したほうがよいのか」「ラスベク変換とは何なのか」と迷うことがあります。
図面の電子化には、スキャンしてPDFにする方法だけでなく、スキャン画像をベクトルデータに変換するラスベク変換や、CADソフトで編集できる状態にするCAD化があります。
これらは似ているようで、目的や完成するデータが異なります。
ここでは、図面スキャン・PDF化・ラスベク変換・CAD化の違いと使い分けについて分かりやすく解説します。
図面スキャンとは？
図面スキャンとは、紙の図面をスキャナーで読み取り、デジタル画像として取り込むことです。
A0・A1・A2などの大判図面や、青焼き、白焼き、手書き図面、製本された図面なども、原稿の状態や用途に合わせてスキャンできます。
スキャンした図面は、PDFやTIFF、JPEGなどの画像データとして保存できます。
つまり、図面スキャンは「紙をデジタル画像にする工程」と考えると分かりやすいでしょう。
PDF化とは？
PDF化は、スキャンした図面をPDF形式で保存する方法です。
PDFにすると、パソコンやタブレットなどで図面を閲覧したり、社内で共有したり、電子データとして保管したりしやすくなります。
例えば、
- 紙図面を電子保存したい
- 書庫の保管スペースを減らしたい
- 社内で図面を共有したい
- 過去の図面をパソコンで確認したい
- 原本のバックアップを作りたい
といった用途に適しています。
「見る・保存する・共有する」が目的なら、PDF化が基本的な選択肢です。
ただし、スキャンしたPDFは基本的に画像データなので、CAD図面のように線や図形を自由に編集できるわけではありません。
CAD化とは？
CAD化とは、紙図面やスキャンデータなどを、CADソフトで編集・加工できるデータとして作成することです。
例えば、
- 古い図面を修正したい
- 設備や寸法を変更したい
- 既存図面を新しい設計に流用したい
- CADソフト上で線や図形を編集したい
- 過去の紙図面を設計資産として活用したい
といった場合に検討します。
重要なのは、PDF化しただけではCAD化にはならないという点です。
ラスベク変換とは？
ラスベク変換とは、スキャンした図面などのラスターデータを、線や点などのベクトルデータへ変換する処理です。
スキャンした図面は、画像として見ることはできますが、線そのものがCADの線として認識されているわけではありません。
ラスベク変換では、画像の中にある線などを解析して、座標情報を持つベクトルデータへ変換します。
イメージとしては、
紙図面 → スキャン → ラスター画像 → ラスベク変換 → ベクトルデータ
という流れです。
「ラスベク変換＝CAD化」ではない
ここは特に注意したいポイントです。
ラスベク変換によって線をベクトル化しても、それだけで完成度の高いCAD図面になるとは限りません。
自動変換では、
- 線が途切れる
- 不要な線まで認識する
- 文字が正しく認識されない
- 線と文字が重なる
- レイヤー構成が整っていない
といった問題が発生することがあります。
そのため、変換後のデータを確認し、必要に応じて修正・整理する作業が必要です。
ラスベク変換だけでは線や文字が完全に整わず、CAD図面として利用するには修正作業が必要になります。
つまり、
ラスベク変換＝ベクトル化する工程
CAD化＝CADで利用できる状態まで仕上げる工程
と考えると分かりやすくなります。
PDF・ラスベク変換・CAD化の違い
それぞれの違いをまとめると、次のようになります。
| 方法 | 主な目的 | データの状態 | 編集性 |
| 図面スキャン | 紙図面を画像化 | ラスター画像 | 低い |
| PDF化 | 保存・閲覧・共有 | PDF画像など | 基本的に低い |
| ラスベク変換 | 線などをベクトル化 | ベクトルデータ | 中程度 |
| CAD化 | 編集・設計・再利用 | CADデータ | 高い |
「どれを選べばよいか分からない」という場合は、電子化した図面をその後どう使うのかを先に決めることがポイントです。
「見る」ならPDF化
過去の図面を電子保存したり、社内で閲覧・共有したりすることが目的なら、PDF化が適しています。
例えば、
紙の図面をスキャン
↓
PDFで保存
↓
ファイル名や図面番号を整理
↓
必要なときに検索・閲覧
という使い方です。
大量の図面を電子化する場合でも、すべてをCAD化する必要はありません。
「保存・閲覧が中心」という図面までCAD化すると、必要以上に作業量や費用が増える可能性があります。
「線をデータとして使いたい」ならラスベク変換
スキャンした図面の線をベクトルデータとして利用したい場合は、ラスベク変換を検討します。
例えば、
- 図面の線をCAD上で利用したい
- ラスター画像をベクトルデータにしたい
- CAD化の前工程として利用したい
- 手作業によるトレース量を減らしたい
といったケースです。
ただし、変換結果をそのまま完成データとして使えるとは限りません。
図面の種類や原稿状態によって精度が変わるため、変換後の修正・確認まで含めて考えることが重要です。
「編集・設計に使う」ならCAD化
図面を今後の設計や改修工事などに利用する場合は、CAD化を検討します。
例えば、
古い紙図面
↓
スキャン
↓
ラスベク変換など
↓
内容確認・修正
↓
CADデータとして仕上げる
という流れです。
CAD化すると、CADソフト上で線や図形を編集し、新しい図面の作成などに利用できます。
ただし、CAD化はPDF化よりも作業量が大きくなりやすいため、本当にCADデータが必要な図面だけを対象にする方法もあります。
CADのファイル形式にも注意
CAD化する場合は、「CADなら何でもよい」というわけではありません。
利用するCADソフトによって、扱いやすいファイル形式が異なるためです。
代表的なものとして、
- DWG
- DXF
- JWW
- SXF
などがあります。
そのため、CAD化を依頼するときは、
「どのCADソフトで使うのか」
「どのファイル形式で納品してほしいのか」
を事前に確認しておくことが大切です。
すべての図面をCAD化する必要はない
大量の紙図面を電子化するとき、「将来使うかもしれないから、全部CAD化しておこう」と考えることがあります。
しかし、CAD化には相応の作業が必要です。
例えば、
保管・閲覧用の過去図面 → PDF
検索用の図面 → PDF＋OCRなど
線データを利用したい図面 → ラスベク変換
設計変更や再利用をする図面 → CAD化
というように、用途によって仕様を分ける方法があります。
このように必要な図面だけをCAD化することで、電子化にかかる作業量やコストを抑えやすくなります。
電子化の仕様は「利用目的」から決める
図面電子化では、PDF・CAD・ラスベク変換だけでなく、
- 解像度
- カラー・モノクロ
- OCR
- ファイル形式
- ファイル名
- 図面番号
- 属性情報
- データベース化
- 原稿の保存・廃棄
なども検討する必要があります。
特に大量の図面を電子化する場合は、電子化後の利用方法を最初に決め、その目的に合わせて仕様を選ぶことが重要です。
解像度やカラー、OCR、ファイル形式などについては、既存の「電子化の仕様選び方」とあわせて検討すると、必要な仕様を整理しやすくなります。
エビスでは図面スキャンからCAD化までご対応が可能です。
エビスでは、A0・A1・A2などの大判図面をはじめ、さまざまな図面のスキャンに対応しています。
PDF化だけでなく、図面の用途に応じてOCRやラスベク変換、CAD化などの仕様についてもご対応が可能です。
「PDFで保存すればよいのか、CADまで必要なのか分からない」という場合も、電子化後に図面をどのように利用するのかをお聞かせください。
用途に合わせて必要なデータ形式や電子化方法を検討し、無駄のない仕様をご提案いたします。
まとめ
図面の電子化では、PDF・ラスベク変換・CAD化を目的に応じて使い分けることが重要です。
- 図面を保存・閲覧・共有したい → PDF化
- 文字を検索・利用したい → OCR
- 図面の線をベクトル化したい → ラスベク変換
- 図面を編集・設計・再利用したい → CAD化
そして、ラスベク変換をしただけで、完成したCAD図面になるとは限りません。
図面の内容や原稿状態によっては、変換後の修正やトレースが必要になるため、最終的にどこまで編集可能なデータにするのかを事前に決めておくことが大切です。
「とりあえずCAD化」ではなく、「電子化した図面を何に使うのか」から逆算して仕様を選ぶことが、コストを抑えながら使いやすい図面データを作るポイントです。
